उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
ZH
प्रमाणन:
IS09001
मॉडल संख्या:
22326सीए
पेशेवर उत्पादन 22326CA 22326CC 22326ECK 22326FA 22326JA 130*280*93 मिमी क्रोम स्टील गोलाकार रोलर असर P0 P5 P3 P2 गुणवत्ता स्तर
उत्पाद का परिचय(कीमत सस्ती और उच्च गुणवत्ता)
22326CAकॉपर रोलर बीयरिंगों में एक शंकुआ आंतरिक अंगूठी और एक बाहरी अंगूठी रेसवे होती है, और कॉपर रोलर दोनों के बीच में व्यवस्थित होता है।सभी शंकुयुक्त सतहों की प्रक्षेपित रेखाएं असर अक्ष पर एक ही बिंदु पर मिलती हैं।इस डिजाइन से कॉपर रोलर लेयरिंग विशेष रूप से संयुक्त (रेडियल और अक्षीय) भारों को सहन करने के लिए उपयुक्त हैं।असर की अक्षीय भार क्षमता मुख्य रूप से संपर्क कोण α से निर्धारित होती है।अल्फा कोण जितना बड़ा होगा, अक्षीय भार क्षमता उतनी ही अधिक होगी।कोण का आकार गुणांक e की गणना करके व्यक्त किया जाता है।ई मूल्य जितना बड़ा होगा, संपर्क कोण उतना ही बड़ा होगा, और असर का लागू होना उतना ही बड़ा होगा।अक्षीय भार सहन करें।
| अंदर Ø (मिमी): | 130 |
| बाहर Ø (मिमी): | 280 |
| चौड़ाई (मिमी): | 93 |
| अधिकतम संचालन तापमानः | +120°C |
| ऑपरेटिंग तापमानः | -40°C |
| बोर: | बेलनाकार |
| आंतरिक मंजूरीः | सीएन (मानक) |
| अंगूठी सामग्रीः | रोलिंग लेयरिंग स्टील |
| रोलिंग एलिमेंट सामग्रीः | रोलिंग लेयरिंग स्टील |
| पिंजरे की सामग्रीः | पीतल |
| स्नेहन का प्रकारः | तेलदार |
| चुंबकीय: | हाँ |
| अंदर-Ø के लिए सहिष्णुता (मिमी): | 0/-0,025 |
| बाहरी-Ø के लिए सहिष्णुता (मिमी): | 0/-0,035 |
| चौड़ाई के लिए सहिष्णुता (मिमी): | 0/-0,25 |
| नॉर्मः | डीआईएन 635-2 |
| अनुमेय कोणीय विसंगतिः | 3° |
| आइटम वजनः | 28,50 किलो |
| बोर व्यास | 130मिमी |
| बाहरी व्यास | 280मिमी |
| चौड़ाई | 93मिमी |
| dअ |
मिन.147मिमी
|
शाफ्ट के आधार का व्यास |
|---|---|---|
| Dअ |
अधिकतम.263मिमी
|
आवास के आधार का व्यास |
| rअ |
अधिकतम.3मिमी
|
फिलेट का त्रिज्या |
| d |
130मिमी
|
बोर व्यास |
|---|---|---|
| D |
280मिमी
|
बाहरी व्यास |
| बी |
93मिमी
|
चौड़ाई |
| d2 |
≈164मिमी
|
आंतरिक अंगूठी का कंधे का व्यास |
| D1 |
≈233मिमी
|
बाह्य अंगूठी के कंधे/अवरोध व्यास |
| b |
16.7मिमी
|
स्नेहन नाली की चौड़ाई |
| क |
9मिमी
|
स्नेहन छेद का व्यास |
| r1,2 |
मिन.4मिमी
|
चाम्फर आयाम |
| मूल गतिशील भार रेटिंग | सी |
1 176kN
|
|---|---|---|
| मूल स्थिर भार रेटिंग | सी0 |
1 320kN
|
| थकान भार सीमा | पीउ |
114kN
|
| संदर्भ गति |
1 800r/min
|
|
| सीमांत गति |
2 400r/min
|
|
| सीमांकित मूल्य | e |
0.35
|
| गणना कारक | Y1 |
1.9
|
| गणना कारक | Y2 |
2.9
|
| गणना कारक | Y0 |
1.8
|
22326CA संग्रह
| NUP307 | T7FC055=300 | SG02 | HMK3525 | NUP207 | NUP308 | NUP2209 | NUP307 | NUP309180 |
| NUP205E | NUP309 | एसजी15 | 30309D | HMGF57 | NUP309 | NUP2212 | 30311D | |
| M5X130 | 30312D | 30314D=250 | 30210 | SG08 | NUP309 | NUP2212 | T7FC055 | |
| NUP306 | 30314D | KMF41-PC60-7 | 30210 | GM17VA | NUP2212 | NUP2211 | एनआईपी2310 | |
| NUP208E | NUP309 | KMF90-PC200-6 | 30311D | जेएमवी-44/22 | 30312D156 | 30312D155 | NUP2207140 | |
| NUP2212 | JMF29 | NUP2206 | SG04 | GM35VA | M2X96 | M2X120 | NUP2206130 | |
| NUP206 | JMF23 | NUP2207 | SG025 | GM35VL | एमसीबी172 | 32207 | NUP309180 | |
| NUP308=140 | JMF151 | GM38VB | M2X146 | T7FC060 | 30312 | NUP309 | ||
| NUP309 | JMF195 | जेएमवी-53/31 | HMT36FA | M2X150 | NUP207 | 30312D | NUP310 | |
| NUP206 | JMF250 | MAG85 | HMGC32 | M2X170 | 6213 | 30312D | NUP2310 | |
| 6305M | M2X55 | MAG120 | HMGF35 | M2X210 | NUP308 | NUP308 | NUP310 | |
| NUP207 | M2X63 | MAG150 | HMGF36 | एसजी20 | NUP2207 | DNB50/60 | NUP307 | |
| 30309D | KMF125-PC200-8 | NUP206E | HMGC48 | HMS072 | 6305 | NUP308 | NUP2208 | |
| NUP207 | KMF160-PC360-7 | 15578 | NUP309 | एपी5एस67 | NUP2211=250 | 30309D=110 | MAG150 | |
| NUP307 | एमएसजी-27पी | NUP306 | T7FC055 | 11749/11710 | T7FC055 | एपी5एस53 | TM09 |

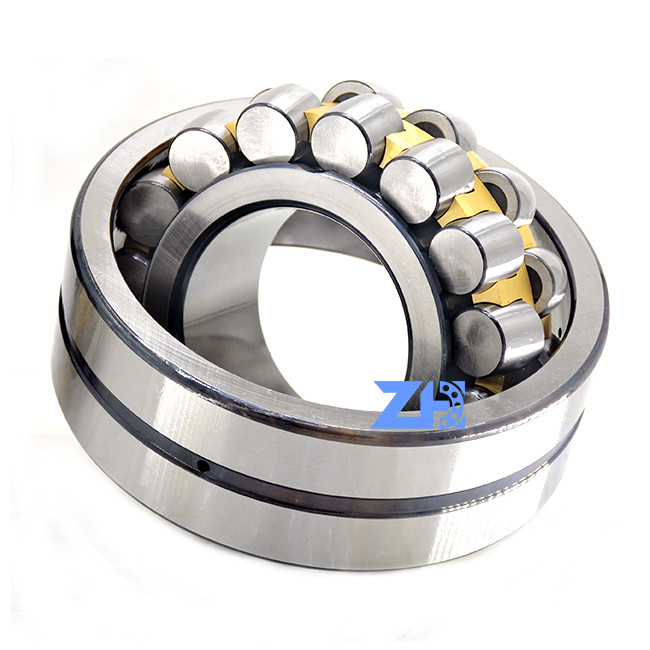

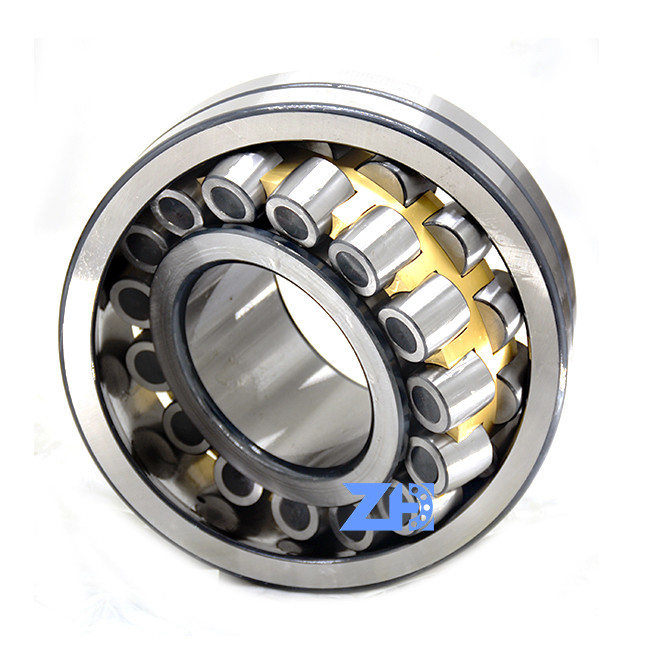

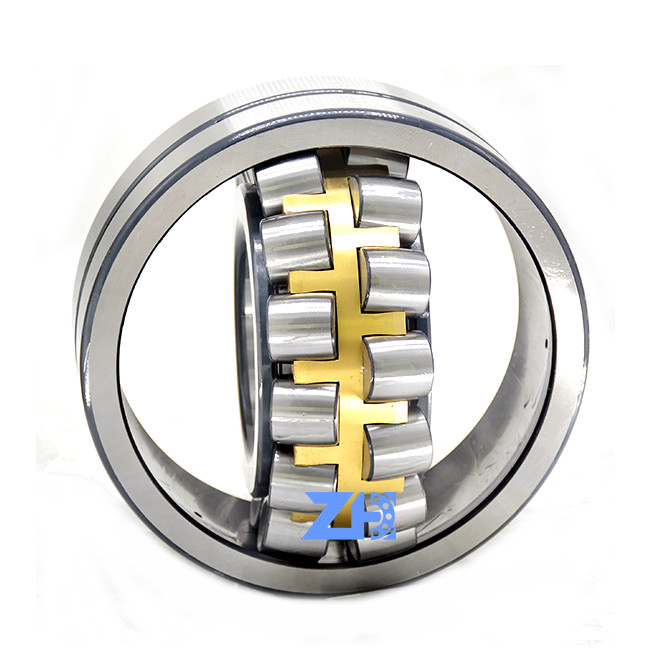

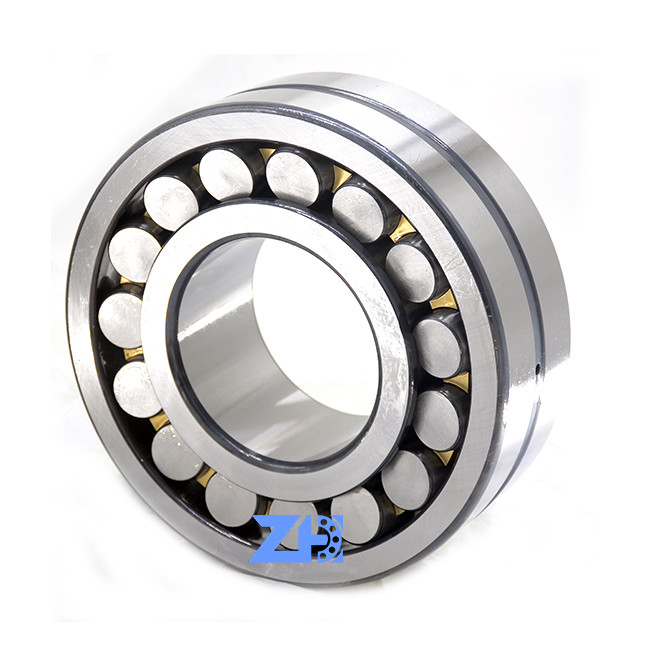

चित्र प्रदर्शनी
