उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
ZH
प्रमाणन:
IS09001
मॉडल संख्या:
FYTB20TF

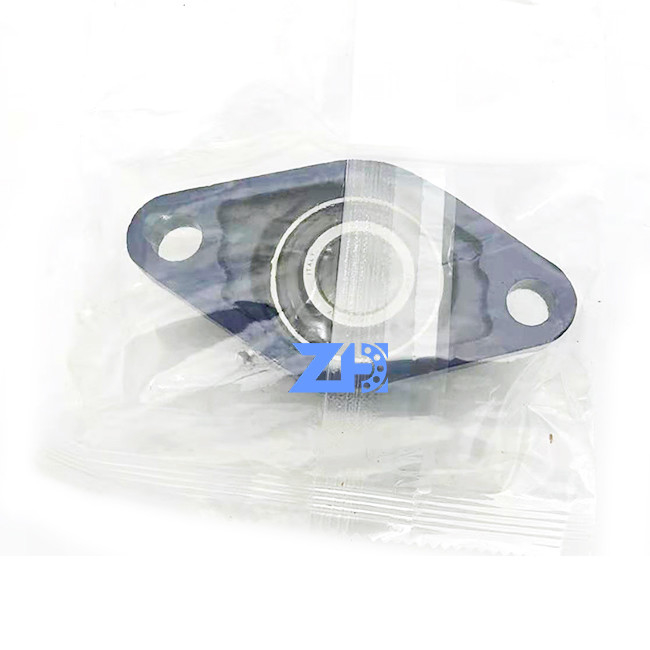

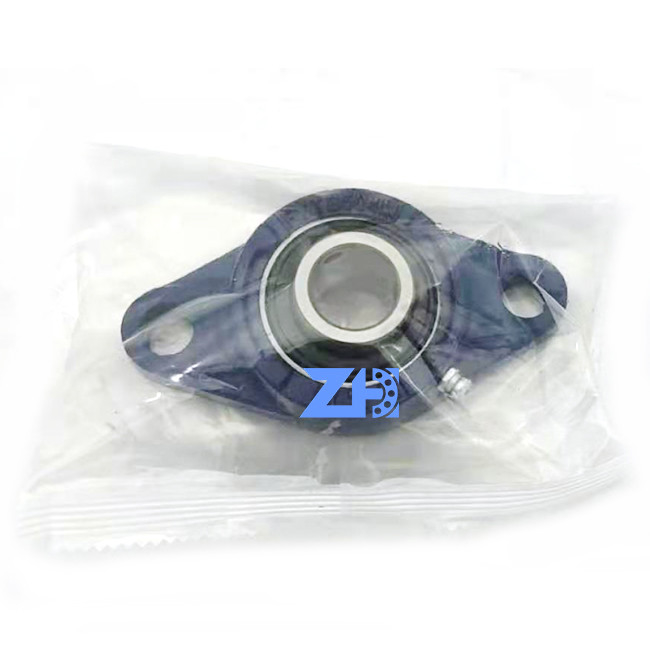

FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2 गुणवत्ता स्तर क्रोम स्टील पिलो बॉल बेयरिंग
उत्पाद का परिचय
मैंइसका उपयोग मुख्य रूप से रेडियल लोड के आधार पर रेडियल और अक्षीय संयुक्त भार वहन करने के लिए किया जाता है, आमतौर पर अकेले अक्षीय भार वहन करने के लिए उपयुक्त नहीं है, ऐसे बेयरिंग को क्रमशः आंतरिक रिंग (रोलर्स और रिटेनर के पूरे सेट के साथ) और बाहरी रिंग स्थापित किया जा सकता है।इस प्रकार का बेयरिंग शाफ्ट को आवास के सापेक्ष झुकाव की अनुमति नहीं देता है, जिसके परिणामस्वरूप रेडियल लोड के तहत अतिरिक्त अक्षीय बल लगते हैं।बेयरिंग की अक्षीय निकासी का आकार इस बात से बहुत संबंधित है कि बेयरिंग सामान्य रूप से काम कर सकता है या नहीं। जब अक्षीय निकासी बहुत कम होती है, तो तापमान में वृद्धि अधिक होती है।जब अक्षीय निकासी बड़ी होती है, तो बेयरिंग को नुकसान होना आसान होता है।इसलिए, स्थापना और संचालन के दौरान बेयरिंग की अक्षीय निकासी को समायोजित करने पर विशेष ध्यान दिया जाना चाहिए, और यदि आवश्यक हो तो बेयरिंग की कठोरता को बढ़ाने के लिए पूर्व-हस्तक्षेप स्थापना की जा सकती है
| d |
20 मिमी
|
बोर व्यास |
|---|---|---|
| d1 |
≈28.2 मिमी
|
आंतरिक रिंग का बाहरी व्यास |
| A |
29.5 मिमी
|
कुल चौड़ाई |
| A1 |
11 मिमी
|
फ्लैंज चौड़ाई |
| A3 |
3.2 मिमी
|
केंद्रण अवकाश की गहराई |
| A5 |
20.5 मिमी
|
अंत कवर सहित चौड़ाई |
| B |
31 मिमी
|
आंतरिक रिंग की चौड़ाई |
| B1 |
31 मिमी
|
कुल बेयरिंग चौड़ाई |
| B4 |
4.5 मिमी
|
लॉकिंग डिवाइस साइड फेस से थ्रेड सेंटर तक की दूरी |
| Db1 |
58 मिमी
|
टॉप बाहरी व्यास |
| Db2 |
60.5 मिमी
|
आधार बाहरी व्यास |
| Dc |
50.8 मिमी
|
आवास केंद्रण अवकाश का व्यास |
| H |
112 मिमी
|
कुल ऊंचाई |
| J |
90 मिमी
|
अटैचमेंट बोल्ट के बीच की दूरी |
| L |
60.5 मिमी
|
कुल लंबाई |
| N |
11.5 मिमी
|
अटैचमेंट बोल्ट छेद का व्यास |
| s1 |
18.3 मिमी
|
लॉकिंग डिवाइस साइड फेस से रेसवे सेंटर तक की दूरी |
| T |
37.3 मिमी
|
कुल इकाई चौड़ाई |
| RG |
1/4-28 UNF
|
ग्रीस फिटिंग के लिए आवास थ्रेड |
|---|---|---|
| R1 |
20 मिमी
|
आवास थ्रेड की अक्षीय स्थिति |
| Rα |
45 °
|
आवास थ्रेड की कोणीय स्थिति |
| DN |
6.5 मिमी
|
ग्रीस फिटिंग के हेड स्फीयर का व्यास |
|---|---|---|
| SWN |
7 मिमी
|
ग्रीस फिटिंग के लिए हेक्सागोनल कुंजी का आकार |
| GN |
1/4-28 SAE-LT
|
ग्रीस फिटिंग का थ्रेड |
| J6 |
74 मिमी
|
डowel पिन की दूरी |
|---|---|---|
| J7 |
11.5 मिमी
|
डowel पिन का अक्षीय ऑफसेट |
| N4 |
2 मिमी
|
डowel पिन के लिए अनुशंसित व्यास |
| मूलभूत गतिशील भार रेटिंग | C |
12.7 kN
|
|---|---|---|
| मूलभूत स्थैतिक भार रेटिंग | C0 |
6.55 kN
|
| थकान भार सीमा | Pu |
0.28 kN
|
| सीमित गति |
8 500 r/min
|
|
|
शाफ्ट सहिष्णुता h6 के साथ सीमित गति
|
