उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
NTN
मॉडल संख्या:
69,092

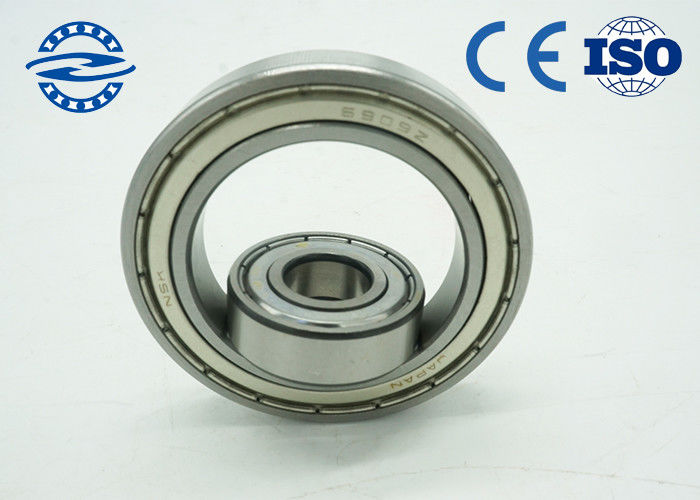

वे व्यापक अनुप्रयोगों के साथ सबसे सामान्य रोलिंग बीयरिंग हैं। दोनों अंगूठों की दौड़ में चाप नाली का रूप है, जो दो दिशाओं में रेडियल और अक्षीय भार ले सकता है। उन परिस्थितियों में लागू किया जा सकता है जहां उच्च घूर्णन गति और कम शोर और कम कंपन की आवश्यकता होती है।
पिंजरों
गहरी नाली गेंद बीयरिंग आमतौर पर स्टील शीट या पीतल पिंजरों के दबाए गए पिंजरों का उपयोग करते हैं। जब बाहरी व्यास (समावेशी) 400 मिमी से कम है,
वे स्टील शीट के साथ दबा हुआ पिंजरे का इस्तेमाल करते हैं। जब बाहरी व्यास 400 मिमी से बड़ा होता है, तो वे पीतल पिंजरों का उपयोग करते हैं।
अनुप्रयोगों
ऑटोमोबाइल, मशीन टूल्स, मोटर्स, यंत्र, मशीनों का निर्माण, रेलवे वाहन, कृषि मशीनों और अन्य विशेष मशीनों में पाया जा सकता है
प्रकार
मूल प्रकार, बाहरी अंगूठी (-एन) पर स्नैप रिंग नाली के साथ, एक तरफ या दो ढाल (-2Z) पर एक शील्ड (-Z) के साथ दोनों पक्षों पर, एक तरफ एक सील (-आरएस) के साथ या दो सील्स पर (-2 आरएस) दोनों पक्षों पर।
| मूल कोड | आधुनिक संख्या | मूल आकार | स्थापना आकार | वजन | |||||
| घ | डी | बी | rsmin | Dsmin | dhmax | Rmax | |||
| 200 | 6200 | 10 | 30 | 9 | 0.6 | 14 | 26 | 0.6 | 0.0277 |
| 201 | 6201 | 12 | 32 | 10 | 0.6 | 16 | 28 | 0.6 | 0.0365 |
| 202 | 6202 | 15 | 35 | 1 1 | 0.6 | 19 | 31 | 0.6 | 0.0431 |
| 203K | 6203 | 17 | 40 | 12 | 0.6 | 21 | 36 | 0.6 | 0.0661 |
| 6204 | 20 | 47 | 14 | 1 | 25 | 42 | 1 | 0.11 | |
| 204A | 6204TNI | 47 | 14 | 1 | 25 | 42 | 1 | 0.104 | |
| 6304X3 / सी 3 | 62 | 16 | 1 | 28 | 54 | 1 | 0.252 | ||
| 63/22 / सी 3 | 22 | 56 | 16 | 1.1 | 29 | 47 | 1 | 0.183 | |
| 66/23 / P53YB2 | 23 | 56 | 15 | 1 | 29 | 47 | 1 | 0.131 | |
| 66/23 / P53Z2 | 56 | 15 | 1 | 29 | 47 | 1 | 0.125 | ||
| 1000905 | 61,905 | 25 | 42 | 9 | 0.3 | 27 | 40 | 0.3 | 0.0415 |
| 105 | 6005 | 47 | 12 | 0.6 | 29 | 43 | 0.6 | 0.078 | |
| 16005 | 47 | 8 | 0.3 | 27 | 45 | 0.3 | 0.0562 | ||
| 205 | 6205 | 52 | 15 | 1 | 30 | 47 | 1 | 0.134 | |
| 205A | 6205TNI | 52 | 15 | 1 | 30 | 47 | 1 | 0.126 | |
| 6305 | 62 | 17 | 1.1 | 31.5 | 55.5 | 1 | 0.214 | ||
| 6305X3 / C3YA5 | 68 | 18 | 1.1 | 33 | 62 | 1 | 0.296 | ||
| 405 | 6405 | 80 | 21 | 1.5 | 33 | 72 | 1.5 | 0.53 | |
| 6605X2WBTN1 / हा | 26 | 68 | 19.5 | 2 | 33 | 61 | 2 | 0.272 | |
| 63/28 / हा | 28 | 68 | 18 | 1.1 | 34.5 | 61.5 | 1 | 0.299 | |
| 1000906 | 61,906 | 30 | 47 | 9 | 0.3 | 32 | 45 | 0.3 | 0.0433 |
| 1-0005 | 59 | 22 | 0.4 | 33 | 55 | 0.4 | 0.191 | ||
| 206 | 6206 | 62 | 16 | 1 | 35 | 57 | 1 | 0.218 | |
| 306K | 6306 | 72 | 19 | 1.1 | 36.5 | 65.5 | 1 | 0.354 | |
| 6406 | 90 | 23 | 1.5 | 38 | 82 | 1.5 | 0.805 | ||
| 6007 | 35 | 62 | 14 | 1 | 40 | 57 | 1 | 0.148 | |
| 6207 | 72 | 17 | 1.1 | 41.5 | 65.5 | 1 | 0.284 | ||
| 307K | 6307 | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.456 | |
| 307A | 6307TNI | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.443 | |
| 307U | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.481 | ||
| 407 | 6407 | 100 | 25 | 1.5 | 43 | 92 | 1.5 | 0.919 | |
| 6008 / सी 3 | 40 | 68 | 15 | 1 | 44.6 | 63.4 | 1 | 0.191 | |
| 208K | 6208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | |
| 6208 / HAP6 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | ||
| 6208 / P5YB2 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | ||
| 370,208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.362 | ||
| 6308 / P5YB2 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | ||
| 308 | 6308 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | |
| 308A | 6308TN1 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.611 | |
| 6308 / हा | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | ||
| 408K | 6408 | 110 | 27 | 2 | 49 | 101 | 2 | 1.2 | |
| 62/41 / HAP53 | 41 | 80 | 17 | 1.1 | 46.5 | 73.5 | 1 | 0.342 | |
| 6009 | 45 | 75 | 16 | 1 | 50 | 70 | 1 | 0.246 | |
| 209 | 6209 | 85 | 19 | 1.1 | 51.5 | 78.5 | 1 | 0.428 | |
